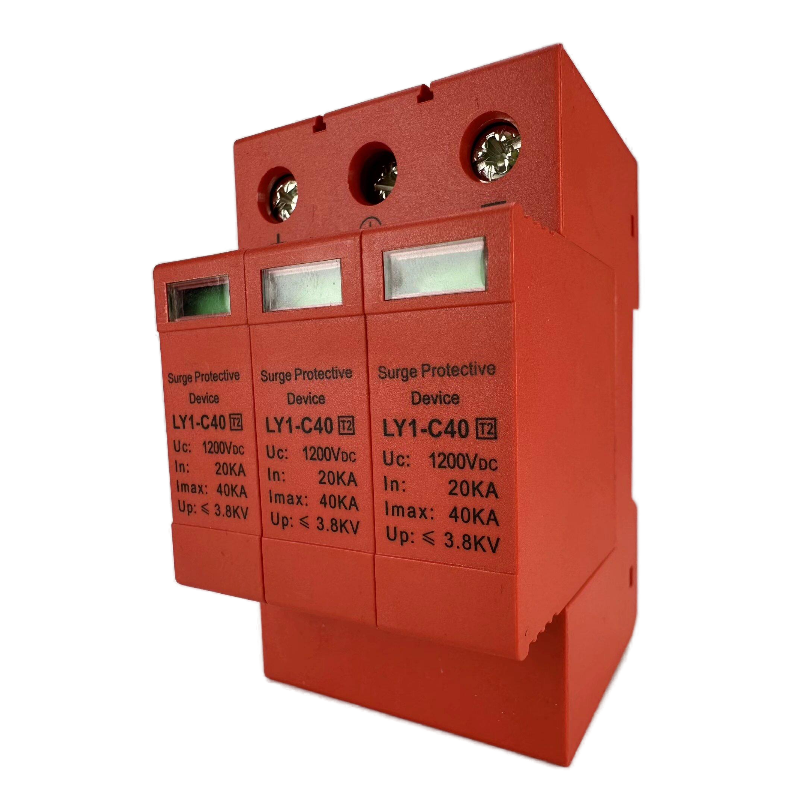

浪涌保護器（SPD）詳細描述

浪涌保護器（Surge Protective Device，簡稱SPD）是一種用于保護電氣和電子設備免受瞬態過電壓（如雷擊、開關操作等引起的電壓尖峰）損壞的裝置。它通過限制瞬態過電壓并將浪涌電流泄放到大地，從而保護設備免受損壞

1. 浪涌保護器的分類

浪涌保護器根據其工作原理、安裝位置和防護等級可分為以下幾類：

1.1 按工作原理分類

電壓開關型（Type 1）

主要用于直擊雷防護（如建筑物防雷系統）。

典型代表：氣體放電管（GDT）、火花間隙。

特點：高放電能力（可達100kA以上），但響應時間較慢（微秒級）。

限壓型（Type 2）

用于配電系統或設備端的浪涌防護。

典型代表：壓敏電阻（MOV）、瞬態電壓抑制二管（TVS）。

特點：響應時間快（納秒級），但通流能力較低（20kA~40kA）。

組合型（Type 1+2）

結合了開關型和限壓型的優點，適用于高能量浪涌和精細保護。

精細保護型（Type 3）

用于終端設備（如計算機、通信設備）的防護。

典型代表：TVS二管、低通濾波器。

特點：響應時間快（皮秒級），但通流能力較低（<10kA）。

1.2 按安裝位置分類

一級防護（LPZ 0→1）

安裝在建筑物進線處（如主配電柜），用于抵御直擊雷或感應雷的高能量浪涌。

·通常采用Type 1 SPD。

二級防護（LPZ 1→2）

·安裝在分配電柜或設備，用于進一步限制浪涌電壓。

·通常采用Type 2 SPD。

·

三級防護（LPZ 2→3）

安裝在敏感設備（如服務器、精密儀器），提供精細保護。

通常采用Type 3 SPD。

3.浪涌保護器的應用場景

電力系統 ：配電柜、變壓器、發電機等。

通信系統 ：基站、交換機、光纖設備等。

工業控制 ：PLC、變頻器、傳感器等。

家用電器 ：空調、電視、電腦等。

光伏系統 ：逆變器、太陽能電池板等。

4. 浪涌保護器的選型指南

確定防護等級 （Type 1/2/3）。

選擇合適電壓等級 （Uc ≥ 系統電壓）。

考慮通流能力 （In/Imax ≥ 預期浪涌電流）。

關注殘壓（Up） ，確保被保護設備的耐壓水平。

檢查認證標準 （如IEC 61643、UL 1449）。

5. 浪涌保護器的安裝與維護

安裝位置 ：盡量靠近被保護設備，減少引線長度。

接地要求 ：確保低阻抗接地（<10Ω）。

定期檢查 ：觀察SPD狀態指示燈，換失效模塊。

6. 常見問題

Q1：浪涌保護器和避雷針有什么區別？

避雷針 ：用于攔截直擊雷，將雷電流引入大地。

浪涌保護器 ：用于限制感應雷或開關操作引起的過電壓，保護設備。

Q2：浪涌保護器會老化嗎？

是的，MOV類SPD會因多次浪涌沖擊而性能下降，需定期檢查換。

Q3：如何判斷SPD是否失效？

觀察狀態指示燈（正常，紅色失效）。

使用萬用表測量MOV是否短路或開路。

7. 總結

浪涌保護器是電氣系統防雷和過電壓保護的關鍵設備，合理選型和安裝可有效延長設備壽命，減少雷擊和電涌造成的損失。
